Trabajo de los extremos de la tubería

Trabajo de los extremos de la tubería Máquinas

RTL Z

RTL ZX

Pipe beveling, boring, facing, thread cutting, deburring and cut grooving machine

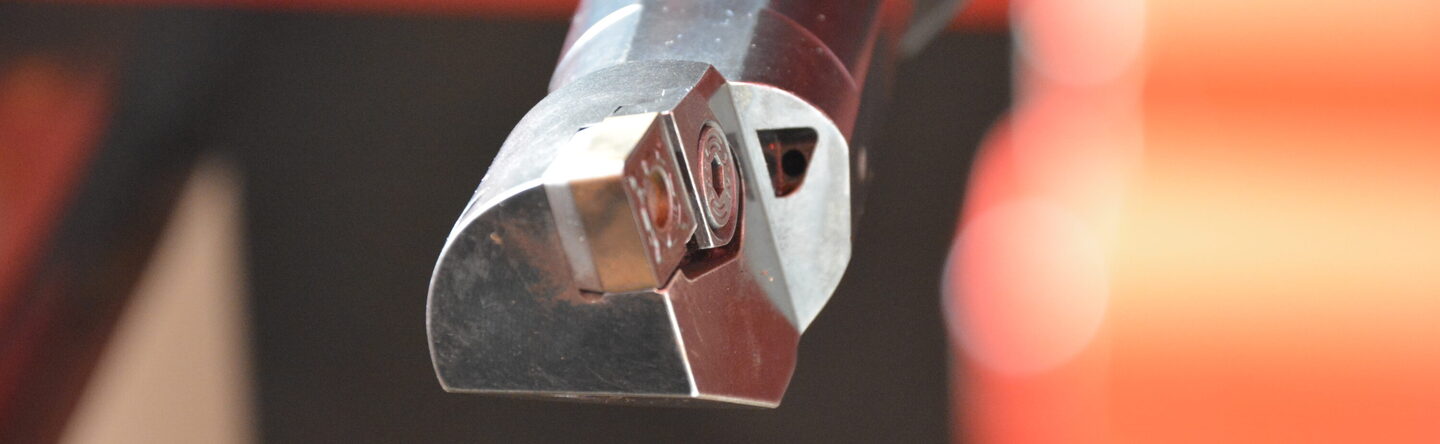

RTL 220 Z

RTL Z

El RTL (Torno de Herramienta Rotativa) mecaniza de forma opuesta a las máquinas normales de mecanizado: la pieza está fija y la herramienta gira. No es necesario un largo tiempo de preparación: ¡sólo hay que colocar el tubo, sujetarlo y trabajar a máquina! El RTL Z tiene el mismo principio de mecanizado que la Beaver S. Sin embargo, en comparación con la Beaver S, el RTL Z proporciona resultados finales más precisos y un tiempo de ciclo más rápido por bisel.

Operar con herramientas de formulario
Trabajo en un solo lado hasta un diámetro exterior de 323 mm

arrow_forward Más sobre RTL Z chat Contacta con nosotros

Trabajo de los extremos o el acabado de tuberías, tubos, barras o ejes puede suponer un reto, especialmente en el caso de los tubos más largos, en lo que respecta al proceso de preparación y a la velocidad de funcionamiento (RPM). Durante el proceso de preparación del extremo de la tubería, el mandril o el dispositivo de centrado se restringe para obtener el resultado deseado. La sujeción y el posicionamiento de los tubos son cruciales para lograr aplicaciones precisas, rápidas y repetibles.

Nuestra solución es el RTL (Torno de Herramienta Rotativa), que mecaniza de forma inversa a los tornos tradicionales: el tubo está fijo y la herramienta gira. Acelera el proceso de preparación y permite mecanizar piezas redondas de hasta 323 mm de diámetro exterior. La característica más importante de la serie RTL es la precisión. Mientras que el RTL Z es capaz de acabar una pieza entre IT8 e IT10, el RTL ZX puede lograr una precisión aún mayor que se sitúa entre IT7 e IT9.

¿Qué máquina de trabajo en el extremo del tubo se adapta a su negocio?

RTL Z es adecuado cuando:

El rango de diámetros de las tuberías que deben ser operadas es de 0.5" - 12" (21.3mm - 323mm)
Los tamaños de los lotes varían de pequeños a grandes
La precisión debe estar entre IT8 e IT10
Se requiere una mayor calidad de la rugosidad de la superficie
El grosor de las paredes de los tubos es ligero, el máximo WT en una pasada es de 12mm

RTL ZX es adecuado cuando:

El rango de diámetros de las tuberías que deben ser operadas es de 1" - 16" (33mm - 410mm)
Los lotes requieren diferentes formas o aplicaciones, el CNC aumenta la flexibilidad
La precisión debe estar entre IT7 - IT9
Se requiere una mayor calidad de la rugosidad de la superficie
El material de los tubos es relativamente más resistente, como las aleaciones de acero al carbono, dúplex y superdúplex
Se trabaja con tubos de paredes finas y gruesas

¿Necesita asesoramiento para encontrar la trabajo en el extremo del tubo adecuada para su negocio?

phone Llámanos event_note Consulta gratis

Preguntas Frecuentes

¿Qué es RTL?
- RTL - Rotating Tool Lathe (Torno de Herramienta Rotativa) es un torno que funciona a la inversa de los tornos tradicionales. La pieza se fija por sujeción, mientras la herramienta gira. Un mandril con herramientas montadas en él se mueve y gira para realizar diversas operaciones con tubos.
¿Cuál es la ventaja de RTL?
- La herramienta rotativa permite que un torno de este tipo produzca piezas "torneadas" que serían muy difíciles y costosas en términos de dinero y tiempo de producir de cualquier otra manera. Es más fácil de manejar, se mecaniza en menos tiempo y proporciona un acabado final más preciso. En comparación con los tornos tradicionales, la serie RTL no tiene limitación de longitud de tubo, lo que le da flexibilidad en la producción.
