Formas de biselar para biselar tubos
Para soldar um tubo com uma espessura de parede superior a 3mm, deve ser executado um bisel em um ou dois bordos do tubo, para que estes se encaixem melhor. Existem várias formas de bisel de tubo e a decisão da forma a ser aplicada num tubo depende do tipo e do processo de soldadura do tubo.

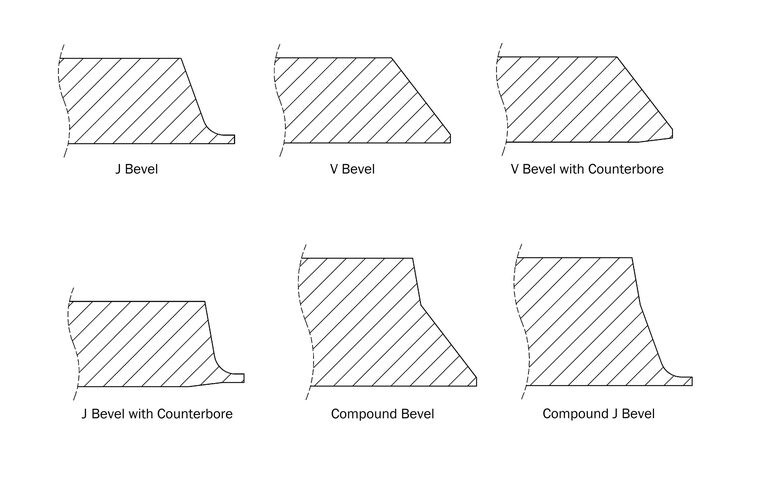

As formas mais comuns do bisel são o bisel em V (também conhecido como ranhura em V, ou bisel liso) e o composto de bisel em V (também conhecido como ranhura em V dupla). Os ângulos de bisel em forma de V podem ser realizados principalmente em 30, 37,5, e 45 °. A maioria dos biséis em V têm terra que na maioria das vezes é uma parte recta de 90 graus entre 1 mm e 1,8 mm de altura. O V e o bisel em V composto são normalmente utilizados no automático e manual soldadura de tubos processo.
A outra forma de bisel comum é o bisel em J, J-prep ou o chamado bisel de tulipa é uma preparação de extremidade de soldadura com a forma de um J. Com uma forma de J, uma pequena quantidade de material é removida durante a maquinagem, e um baixo volume de material de soldadura e arame é necessário para o processo de soldadura. O nome deste método de soldadura é soldadura de fendas estreitas e pode ser usado em processos de soldadura manual ou automática. O J-prep pode ser executado tanto em tubos de paredes pesadas como em tubos de paredes leves, enquanto que o J-prep composto (também conhecido como duplo J-bevel) só pode ser aplicado em tubos de paredes pesadas.
Outro exemplo de uma forma de bisel é o biselado interior, também conhecido como contra-anelado ou biselado traseiro. A contra-furação de tubos está a maquinar ligeiramente o interior de um tubo para assegurar que o terreno tem a mesma largura em toda a circunferência da extremidade do tubo. A combinação dos ângulos de biselamento é também comummente utilizada, tal como o bisel J composto com contra-anelamento.

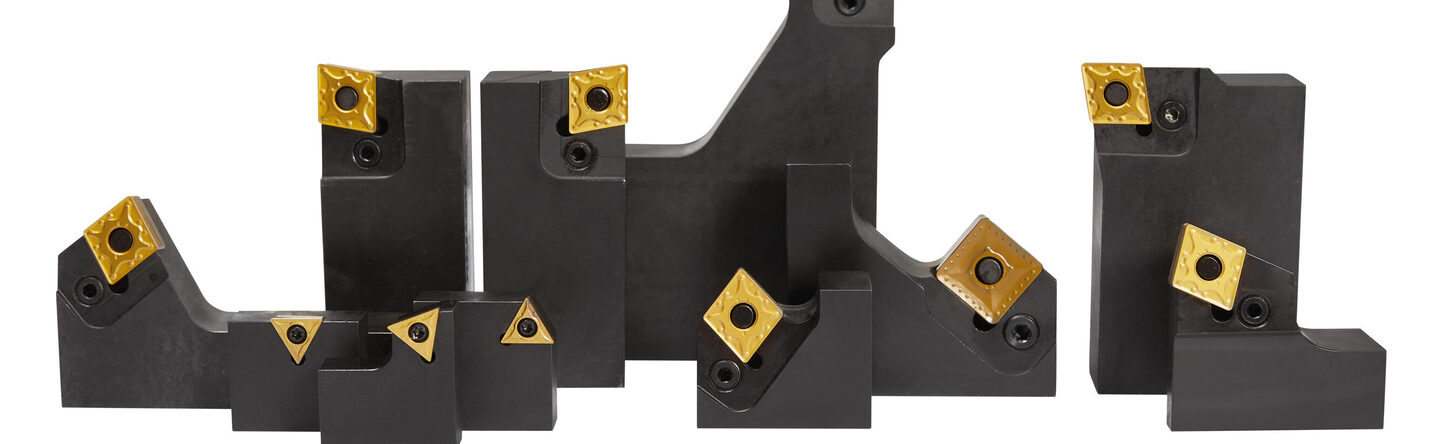

Na Copier Machinery temos todos os conhecimentos e competências de engenharia para diferentes formas de bisel, que concebemos mais de 350 ferramentas para diferentes formas e requisitos. Além disso, o nosso Rastreamento de identificação o mandril ou módulo de rastreamento DI segue o diâmetro interno do tubo para manter o rastreamento do fora da circularidade e executar uma forma de bisel com tolerâncias mais apertadas. Fornecemos tanto ferramentas padrão como ferramentas personalizadas para satisfazer os requisitos exactos dos nossos clientes.
Contacte-nos para conselhos sobre formas em bisel e tubos máquinas de biselar.
